При монтаже антенны на автомобиль, для того, чтобы антенна работала хорошо, нужно настроить КСВ антенны (коэффициент стоячей волны).
Для этого нужно иметь специальный прибор КСВ-метр, умение им пользоваться, и умение настраивать антенну.
В большинстве случаев, настройка КСВ осуществляется путём укорачивания излучающего элемента – штыря антенны.
При неумелой настройке можно испортить излучающий элемент, отпилив от него слишком большую часть.
Опытный мастер этого не допустит и настроит антенну довольно быстро. Не опытный будет настраивать КСВ долго, отпиливая от антенны коротенькие кусочки или же испортит антенну.
Длина антенны определяется рабочей частотой, для того, чтобы антенна хорошо входила в резонанс с рабочей частотой.
У антенны Азимут-1 MAG не нужно тратить время и силы на настройку КСВ и тратиться на приобретение КСВ-метра, так как она работает в заявленных диапазонах на допустимых значениях КСВ.
Технические характеристики антенны Азимут-1 MAG
- Высокий коэффициент усиления: 5 дБi
- Рабочий диапазон частот: 136-174 / 400-490 МГц
- Высота: 475 мм
- Диаметр: 6 мм
- Материал антенны: нержавеющая сталь
- Крепление: врезное или магнит
- Кратность волне: 1/4 Длины волны
- Соединительный разъём: PL-male
- Вес антенны: 115 гр

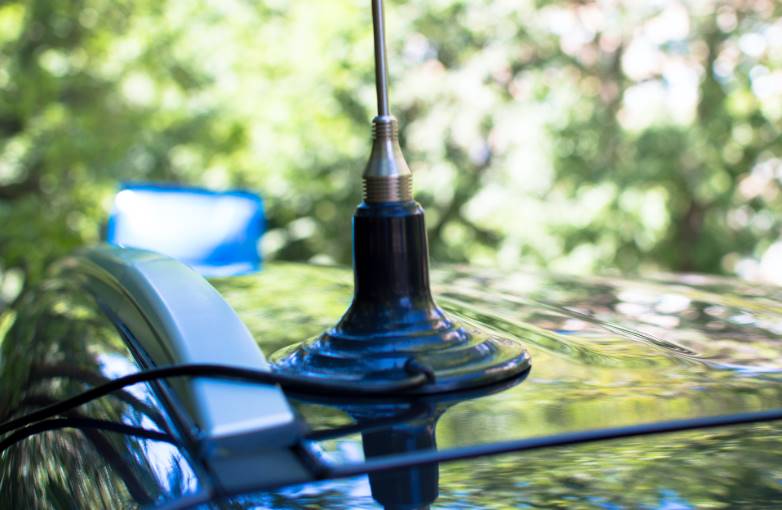

Уникальные характеристики антенны Азимут-1 MAG на магните
1. Высокий коэффициент усиления – 5 dBi
Для сравнения: популярная автомобильная антенна ANLI AW-6 VHF имеет коэффициент усиления 3,2 dBi, при длине 1300 мм, и при условии хорошей настройки КСВ.
А популярные двухдиапазонные антенны ANLI VH-14 и Optim MG-150 имеют коэффициент усиления 2,15 VHF / 3,0 UHF dBi, также при условии хорошей настройки КСВ.
2. Сверхмалый размер антенны, при очень высоком коэффициенте усиления
Высота антенны Азимут-1 MAG всего 475 мм.
Для сравнения, популярные двухдиапазонные антенны ANLI VH-14 и Optim MG-150 имеют высоту 500 мм.
Т.е. на 25 мм выше антенны Азимут-1 MAG.
3. Полоса пропускания по КСВ равна всему рабочему диапазону антенны
Т.е. на VHF-диапазоне от 136 до 174 МГц, т.е. 38 МГц, на UHF диапазоне от 430 до 470 МГц, т.е. 40 МГц.
Для сравнения, ширина полосы пропускания классических антенн по КСВ 2:1, от 7 до 20 МГц.
4. Отсутствие необходимости настройки КСВ
Азимут-1 MAG - это единственная такая антенна.
Не имеет мировых аналогов!
5. Стабильность КСВ при температурных колебаниях
Изменения температуры, которые влияют на длину антенны, а следовательно меняют КСВ, для антенны Азимут-1 MAG значения не имеют.
Это стало возможным впервые, благодаря ноу-хау изобретателей этой антенны инженеров НПП Антенна XXI век!
