Антенна Anli A-100 MU базовая UHF (420-512 МГц)

Артикул: a100mu

Антенна Anli A-100 MU известна на нашем рынке с 1994 года.
Диаграмма направленности у нее круговая.

Одна из самых востребованных антенн.
Связано это с невысокой ценой, неплохими техническими характеристиками и возможностью довольно точной настройки антенны на рабочую частоту. Согласование КСВ антенны с рабочей частотой осуществляется путём подрезания излучающего элемента (штыря) в соответствии с прилагаемой к антенне инструкцией.

- +

4 420 руб.

Купить

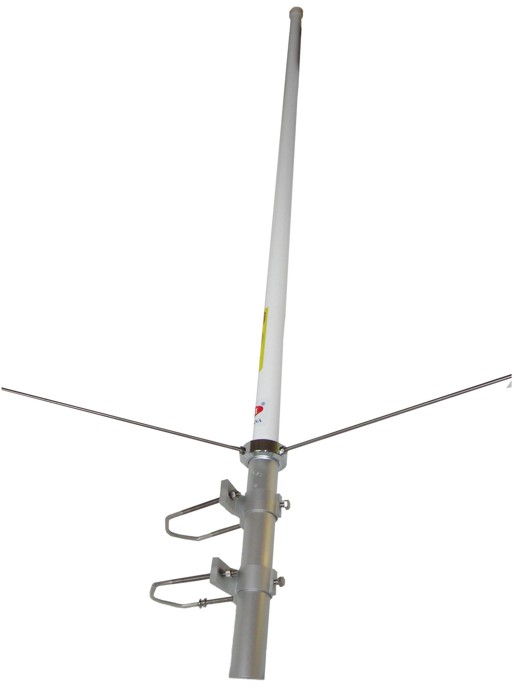

Конструкция антенны Anli A-100 MU – это два излучающих элементов, которые находятся в прочном корпусе из фибергласа.
Излучающие элементы соединены друг с другом фазосдвигающим дросселем.
Этим достигается синфазность питания элементов и сужение диаграммы направленности в вертикальной плоскости. При этом максимум диаграммы направленности перпендикулярен оси антенны.

Антенна поставляется предварительно настроенной на диапазон 420-440 МГц.
Весь рабочий диапазон Anli A-100 MU 420-512 МГц.

Для перестройка на другие частоты, укорачиваются излучающие элементы, так, как это описано в инструкции.

Питание антенны осуществляется через заземленный автотрансформатор.

Антенна Anli А-100MU UHF диапазона поставляются с разъемом N-типа (гнездо).

Комплектация антенны A-100 MU

  • Антенна базовая ANLI A-100 MU
  • Противовесы
  • Монтажный набор
  • Руководство по эксплуатации

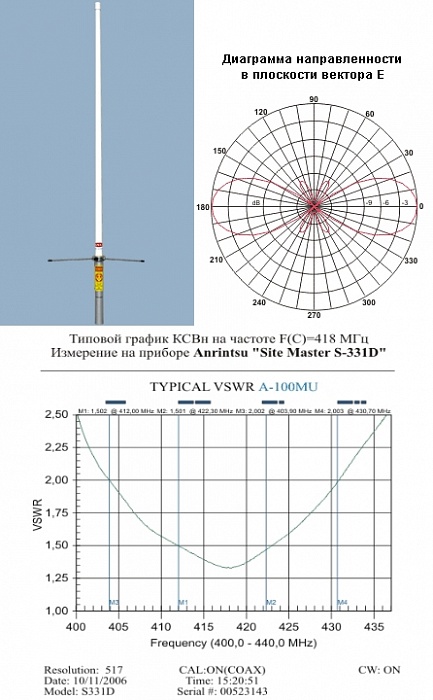

Диаграмма антенны Anli А-100MU

Anli A-100 MU Диаграмма антенны
Anli A-100 MU КСВ антенны
Тип Базовая
Диапазон частот, МГц 400-512
Антенный разъем N (female)
Коэффициент усиления 5,5 dBi
Максимальная входная мощность, Вт 200
Высота антенны, мм 1150
Материал Материал проводников - латунь
Тип монтажа На мачту
Тип антенны Штыревая
Поляризация Вертикальная
Ветровая нагрузка, км/ч 160
Длина излучающего элемента, λ 2 x 5/8 Длины волны (1150 мм)
Работа при температуре, °C -45 ~ +80
Вес, гр 1100
Бренд производителя Anli
